170位智能圖紙柜，型號：XB-TZGLG177065-170
一、 柜體基本參數：
1、 主控制柜體尺寸：(高)1700 ×(寬)350 ×（深）650mm ，數量：1臺。
2、 17位圖紙抽屜柜體尺寸：(高)1700 ×(寬)700 ×（深）650mm，數量：10臺, 單抽屜放圖紙內空尺寸：(高)65 ×(寬)630 ×（深）490mm;
3、 板料材料:優質碳化鋼板，面板厚度：0.8mm,抽屜內部板料：0.8mm
4、 重量：17位抽屜柜：250KG，主柜：120KG，總重量：2.62T。
5、 電子圖紙抽屜數量：170個。
二、智能圖紙管理柜系統概述。
本圖紙管理柜系統利用人體指紋的唯一性和終身不變性并結合手指的活體特征指標，對圖紙的管理人員、圖紙入庫人員、圖紙拿取人員進行身份鑒別，自動控制圖紙的抽屜的開啟，完全避免了使用鑰匙、密碼等傳統方法所存在的弊端。
系統可以記錄圖紙的出入庫情況及和圖紙的庫存情況、自動打印圖紙的出入庫表、檔案、及拿圖紙人檔案等。與圖紙有關的信息全部記錄和存儲在計算機中，可以隨時查詢、也可以WEB局域網查詢、打印，完全取代了原來用筆進行記錄和簽字的方法。
實時報警系統可以對圖紙抽屜進行實時監控，對非法的開門、門超時未關閉進行聲光電報警并記錄，可選擇采用市電斷電UPS供電報警并發送報警信息給圖紙柜管理人員。本圖紙柜自動彈出抽屜的功能，當需要使用到某圖紙時只需點擊某按鈕就可自動彈出圖紙的抽屜，一旦圖紙抽屜被撬開時系統也會報警并發送報警信息給圖紙柜管理人員，防止圖紙被盜的情況發生。
系統采用視頻監控和抓拍技術，實時監控圖紙柜的狀態。所有對柜子的操作，系統都會自動抓拍，上傳到服務器，實時監控著圖紙柜。出現異常時，管理終端發出聲光電異常提示，提醒管理人員處理，防止圖紙被錯誤拿取或者非法拿取。
三、智能圖紙管理柜圖片：

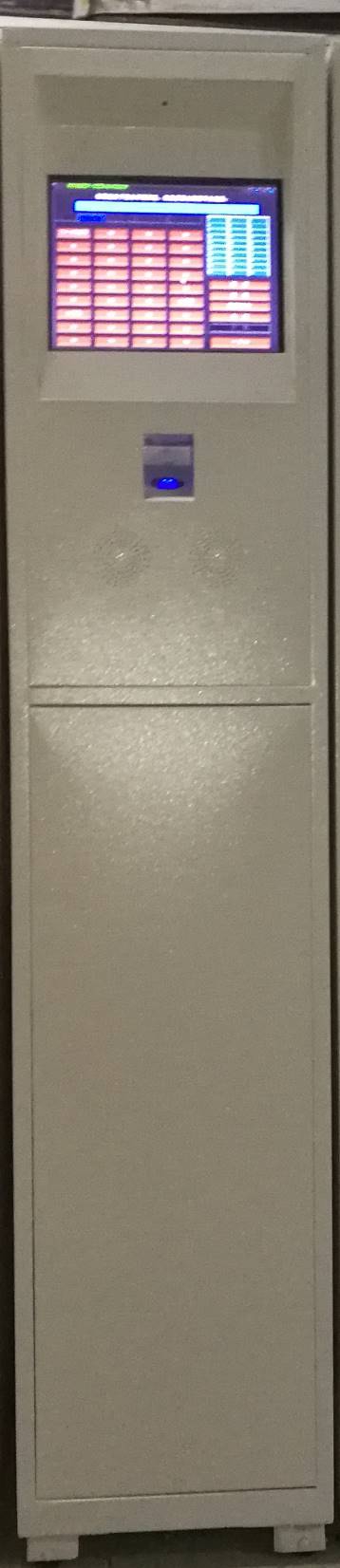

（一） 主機控制柜圖片

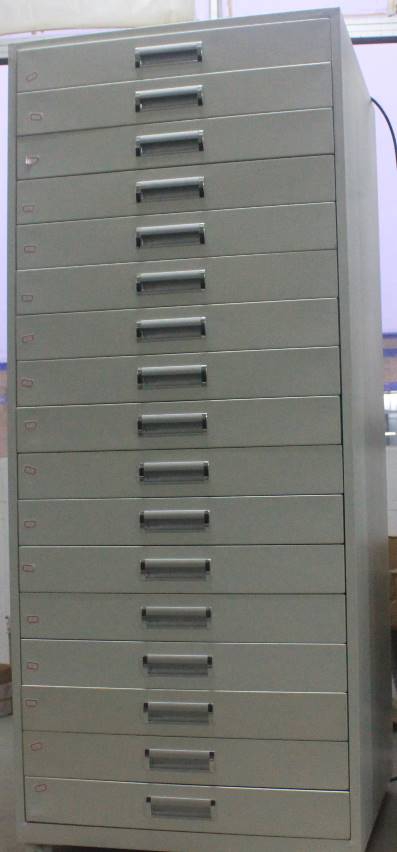

（二）圖紙從柜圖片

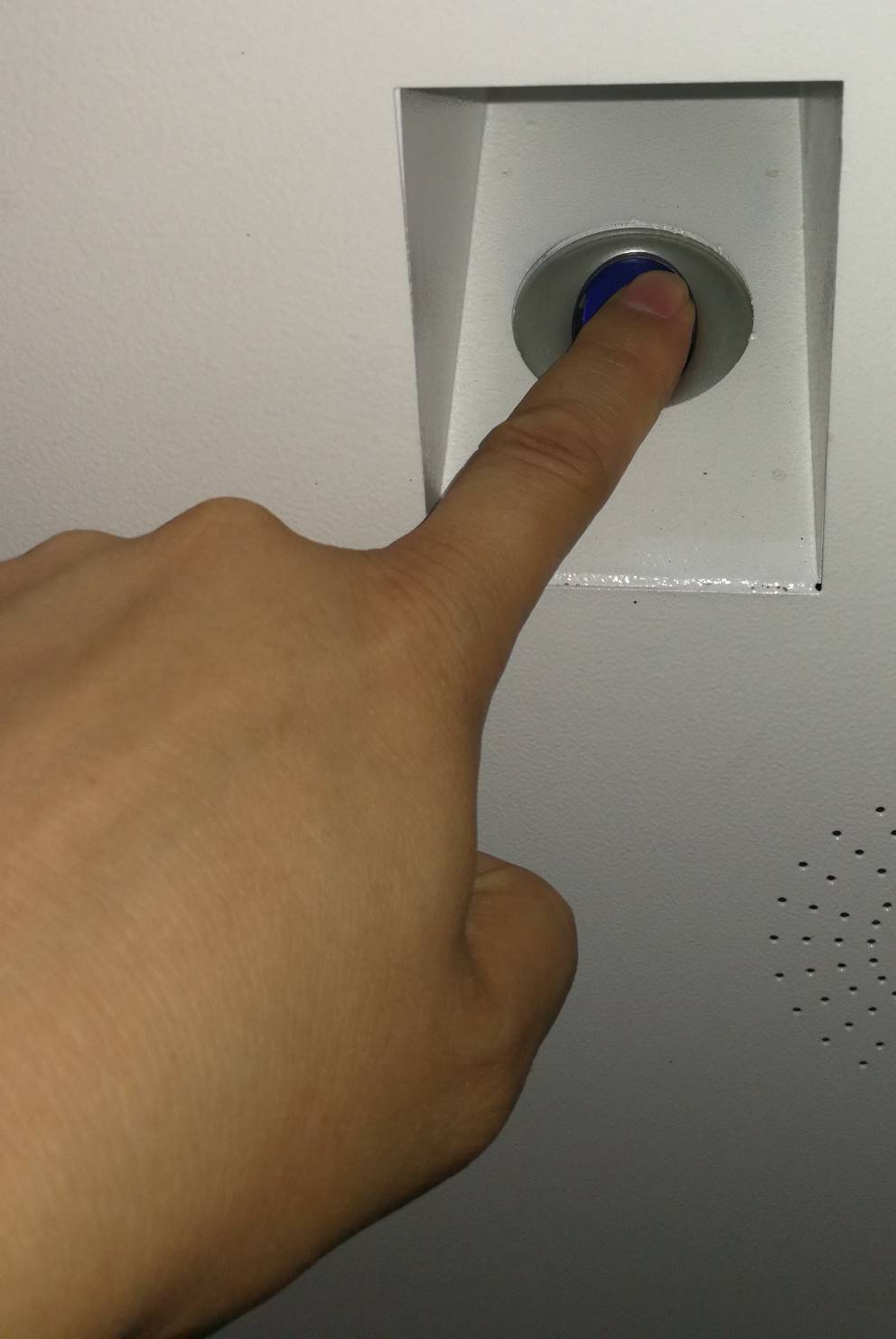

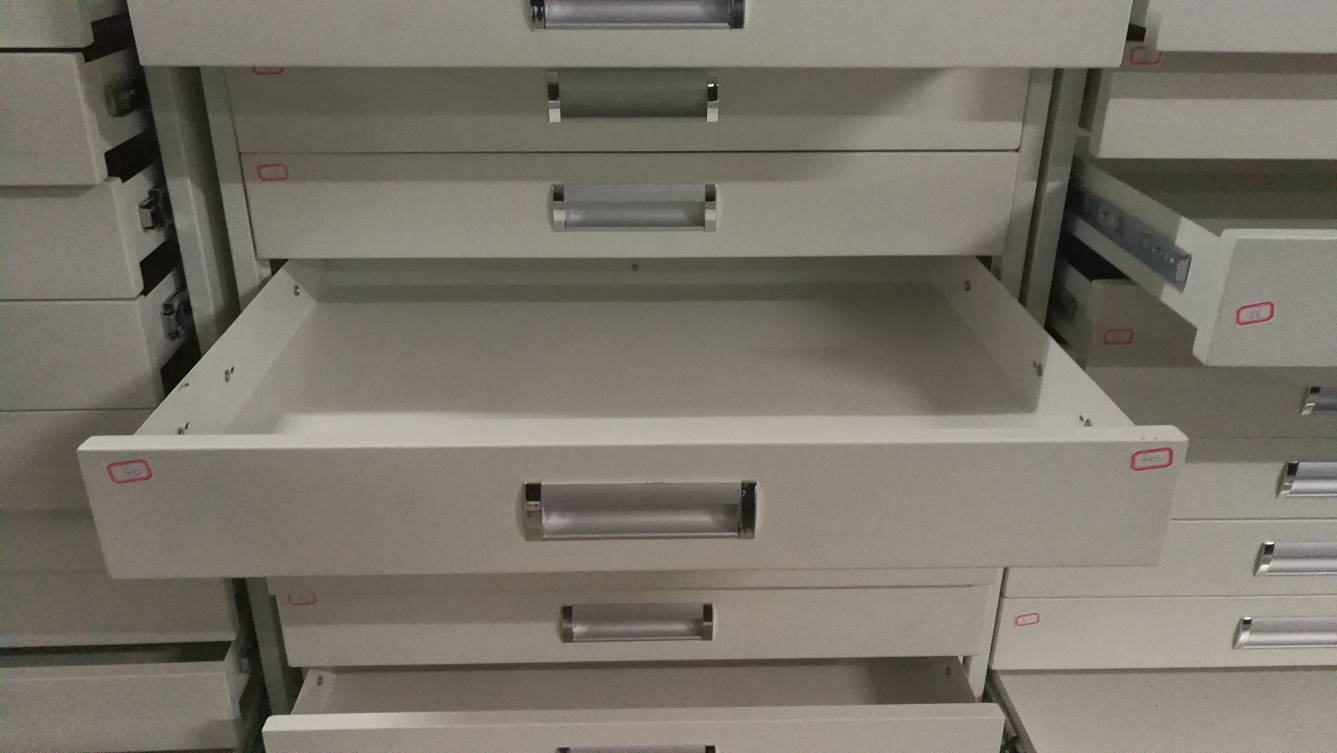

（四） 細節圖片
